Diplomado en Cálculo y Diseño Geométrico de Carreteras

DESCARGAR INFORMACIÓN

OBJETIVO GENERAL

Brindar a los participantes los conocimientos teóricos y prácticos necesarios para realizar el diseño geométrico integral de carreteras, aplicando normativas nacionales e internacionales, así como herramientas de cálculo y representación digital, con el fin de desarrollar proyectos ejecutivos viales completos y técnicamente sustentados.

DIRIGIDO A

Ingenieros civiles, topógrafos, proyectistas, técnicos y profesionales del sector construcción o transporte que deseen adquirir o reforzar sus conocimientos en el cálculo y diseño geométrico de carreteras conforme a normativas vigentes.

PERFIL DE EGRESO

Al finalizar el diplomado, el participante será capaz de interpretar normativas, realizar el diseño geométrico horizontal y vertical de carreteras, calcular volúmenes de obra y generar planos técnicos del proyecto vial, aplicando criterios de seguridad, funcionalidad y eficiencia en cada etapa del diseño.

TEMARIO COMPLETO

Unidad 1: Introducción al Diseño Geométrico y Normativas
Introducción a conceptos fundamentales del diseño geométrico, clasificación de carreteras, estudios previos y normativas aplicables (SCT y AASHTO).

• Conceptos básicos y tipos de carreteras.

• Estudios topográficos, geotécnicos y de tránsito.

• Normas mexicanas y norteamericanas de diseño.

• Alcance del proyecto final.

Unidad 2: Diseño Geométrico Horizontal (Curvas y Peraltes)
Diseño de curvas horizontales, peraltes y curvas de transición de acuerdo con velocidad y normas vigentes, usando cálculos en Excel.

• Elementos de curva circular simple.

• Radio mínimo, fricción y peralte máximo.

• Curvas de transición (clotoides).

• Cálculo y cuadro de elementos geométricos.

Unidad 3: Diseño Geométrico Vertical y Visibilidad
Diseño de alineamientos verticales garantizando seguridad y visibilidad, con cálculo de curvas parabólicas en Excel.

• Pendientes máximas y mínimas.

• Diseño de curvas crestadas y cóncavas.

• Distancia de visibilidad de parada y rebase.

• Factor K y longitud mínima de curvas.

Unidad 4: Sección Transversal y Cálculo de Volúmenes
Diseño de la sección transversal típica y estimación de volúmenes de corte y relleno mediante métodos manuales y en Excel.

• Anchos de calzada, hombros y pendientes transversales.

• Taludes de corte y relleno.

• Cálculo básico de volúmenes de terracería.

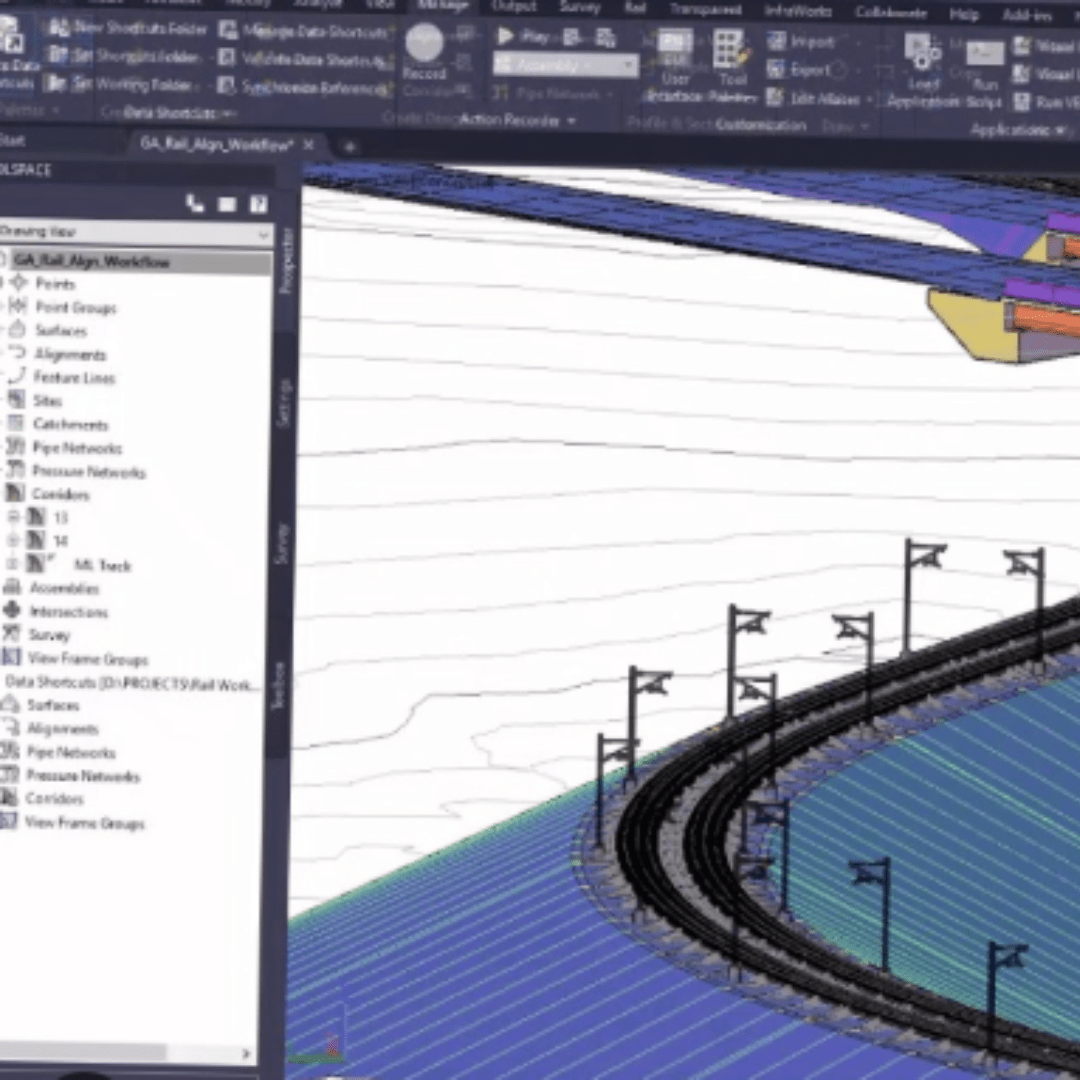

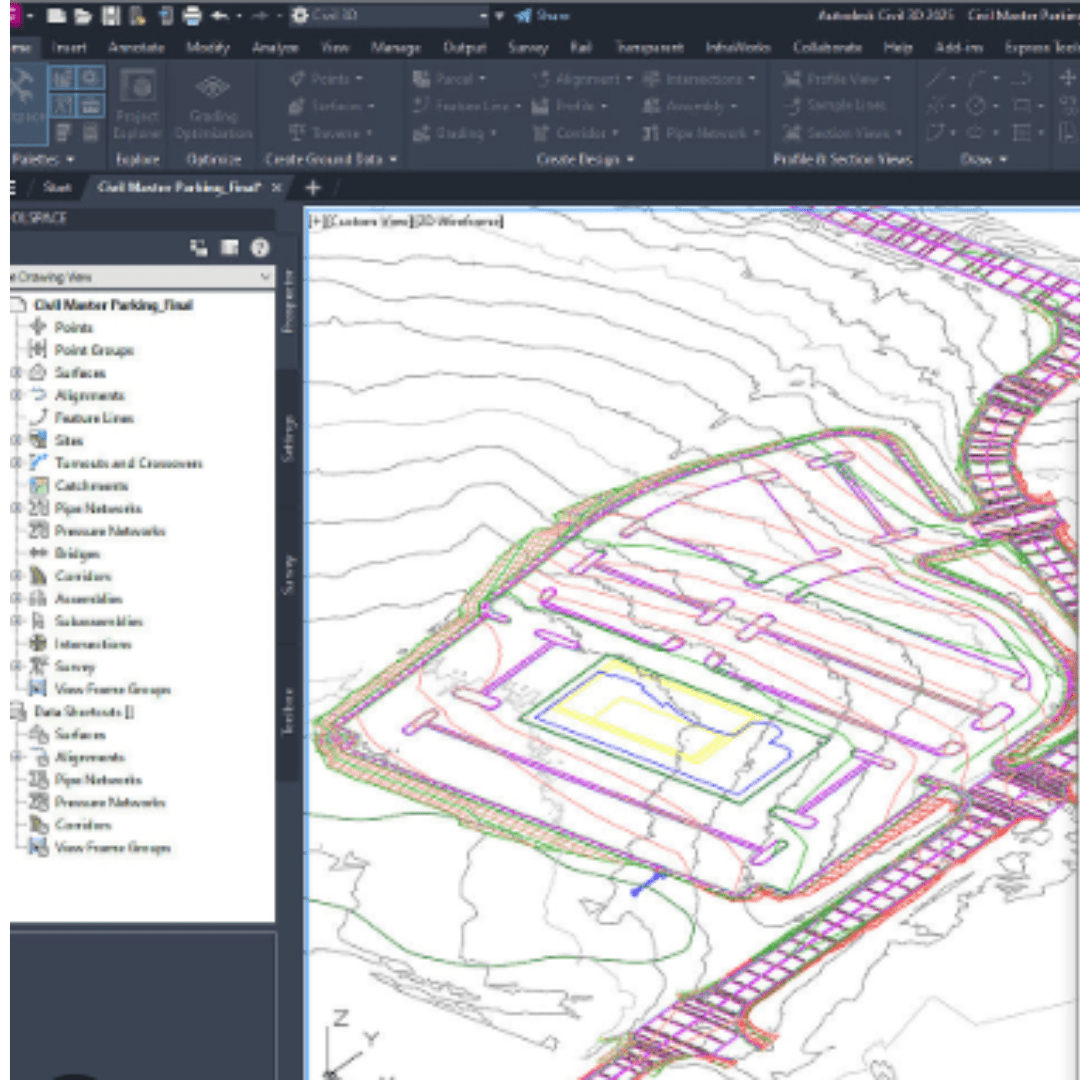

Unidad 5: Introducción a AutoCAD Civil 3D
Configuración inicial de proyectos de carreteras en Civil 3D, generación de superficies topográficas y criterios de diseño.

• Instalación y configuración básica.

• Importación de terreno y estilos de diseño.

• Familiarización con herramientas CAD.

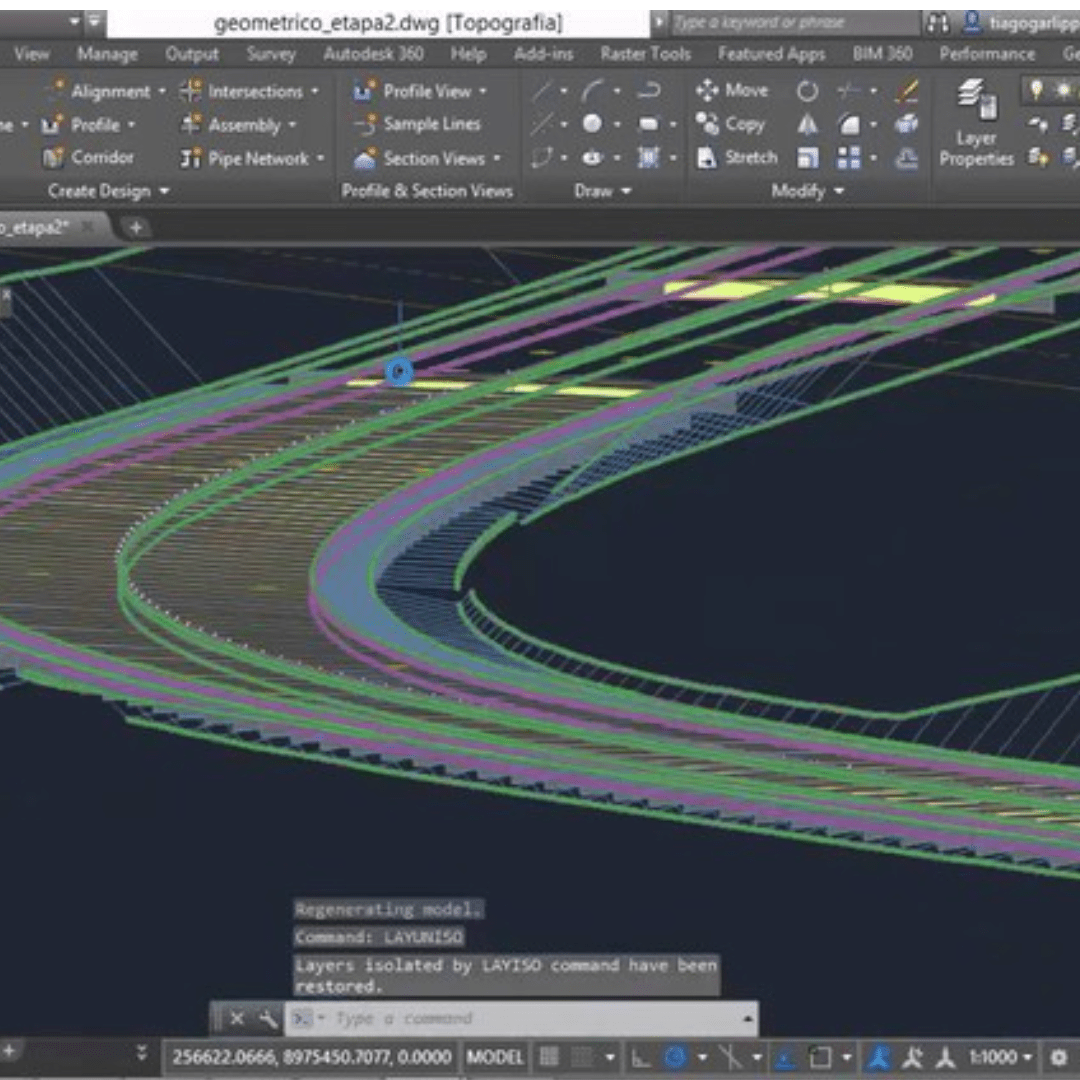

Unidad 6: Trazado Horizontal Digital (Civil 3D)
Creación de alineamientos horizontales digitales con curvas, peraltes automáticos y generación de tablas de diseño.

• Diseño de alineamientos con Civil 3D.

• Cálculo de peraltes y sobreanchos.

• Anotación de datos geométricos.

Unidad 7: Trazado Vertical Digital (Civil 3D)
Diseño de perfiles longitudinales, incorporación de rasantes y curvas verticales con análisis de visibilidad en plataformas CAD.

• Creación de perfiles de terreno y proyecto.

• Diseño de rasantes óptimas.

• Análisis de visibilidad en perfiles.

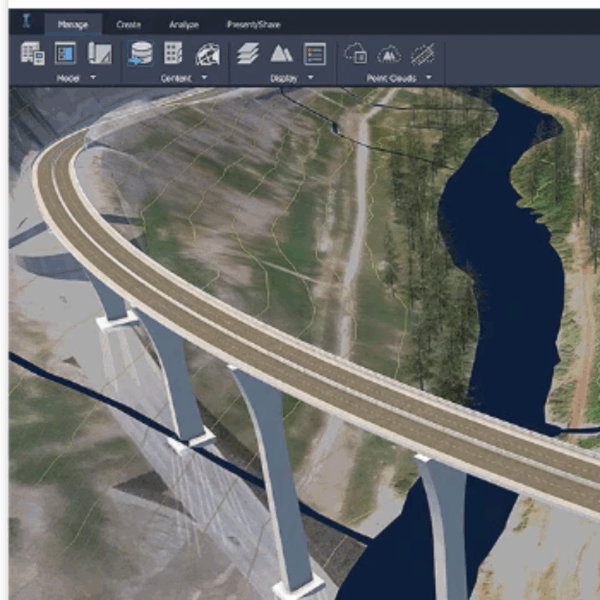

Unidad 8: Modelado de Corredor, Secciones y Volúmenes
Modelado 3D del corredor vial, extracción de secciones
transversales y cálculo automático de volúmenes de corte y relleno.

• Creación de ensamblajes y corredores.

• Secciones transversales típicas.

• Cálculo de volúmenes de movimiento de tierras.

Unidad 9: Integración y Elaboración de Planos del Proyecto
Generación de planos de planta, perfil, secciones y detalles del proyecto carretero para su entrega final profesional.

• Producción de planos de planta y perfil.

• Elaboración de secciones transversales.

•  Preparación de detalles complementarios.

Unidad 10: Presentación del Proyecto Final
Entrega y exposición grabada del proyecto final, retroalimentación grupal y conclusiones del diplomado.

• Entrega de planos y memoria descriptiva.

• Presentación grabada del proyecto.

• Retroalimentación final.
